Умный Дом eHouse

Различные варианты установки и коммуникации умного дома eHouse.

• eHouse LAN (Ethernet) - для комнатных мини- распределительных устройств
• eHouse RS-485 - проводная, промышленная последовательная шина в комнатных мини- распределительных устройствах
• eHouse CAN - для кабельного подключения к электрическим коробкам, для небольших установок
• eHouse RF - беспроводная радио-установка для электрических коробок
• eHouse PRO - в центральный распределительный щит
• eHouse HYBRID - объединяет все вышеперечисленные установки и системы автоматизации зданий

eHouse LAN & eHouse RS-485	eHouse CAN / RF	eHouse PRO

eHouse LAN - MINI/MIDI распределительный модуль на основе комнатного контроллера EthernetRoomManager

Контроллеры работают в архитектуре сети LAN и оптимизированы для управления всем помещением, небольшими объектами, квартирами, яхтами, плавучими домами, дачными участками, кемперами, передвижными домами
Для установки непосредственно в контролируемых помещениях, значительно сокращая провода 220В, ограничивая объем работ по установке и децентрализации наиболее оптимальным и естественным способом (разделяя на управляемые комнаты).

• Умные выоды включения/выключения профессиональных реле 220В/16А с подставками на рейки DIN/TH (4,5 см изоляции между электроникой и 230В) для переключения любого электрического оборудования. Распределительное устройство MINI - 18 / MIDI - 32 выхода
• 12 умных входов вкл. / выкл. для подключения выключателей, датчиков и т.д.
• 3 диммера LED 12V / 2.5A, которые могут работать в качестве RGB
• ИК-передатчик для управления внешней техникой HiFi
• ИК-приемник для управления комнатным контроллером (комнатаой) пультом дистанционного управления
• 10 умных измерительных входов, используемых для измерения и регуляции, например. температуры, освещения, влажности и других физических величин
• Блок питания 12В/8А для автоматизации здания eHouse и освещения LED
• Распределительная коробка и аксессуары позволяют проводить установку пофесионально и самостоятельно (DIY)
• 128-позиционный расширенный календарь-план
• 24 индивидуальные программы/сцены освещения и затемнения для выходов
• 12 индивидуальных программ регуляции и отопления
• 248 индивидуальных инфракрасных кодов управления комнатным контроллером ERM
• 248 индивидуальных программируемые кодов ИК управляющих внешним оборудованием Аудио-Видео

Собранные мини/миди распределительные узлы для установки непосредственно в помещениях в версии комфорт.
Для малобюджетной установки распределительного устройства может обеспечить автоматизацию всего этажа, квартиры, здания и т.д.

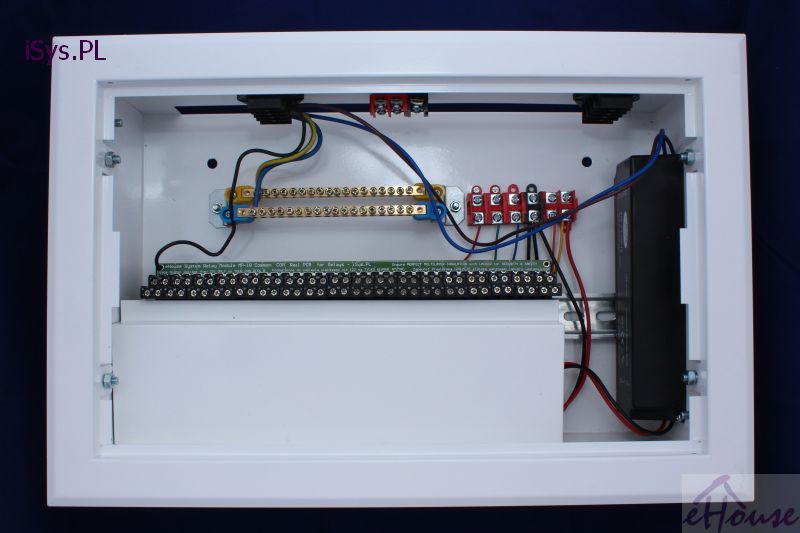

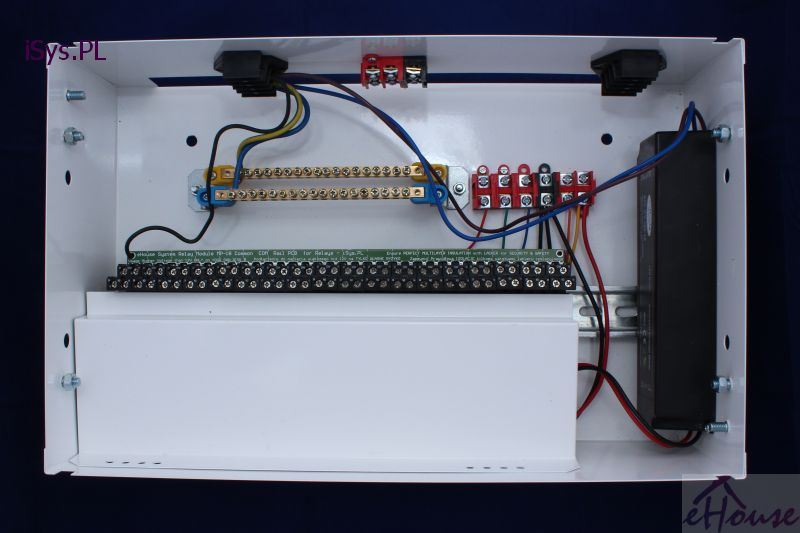

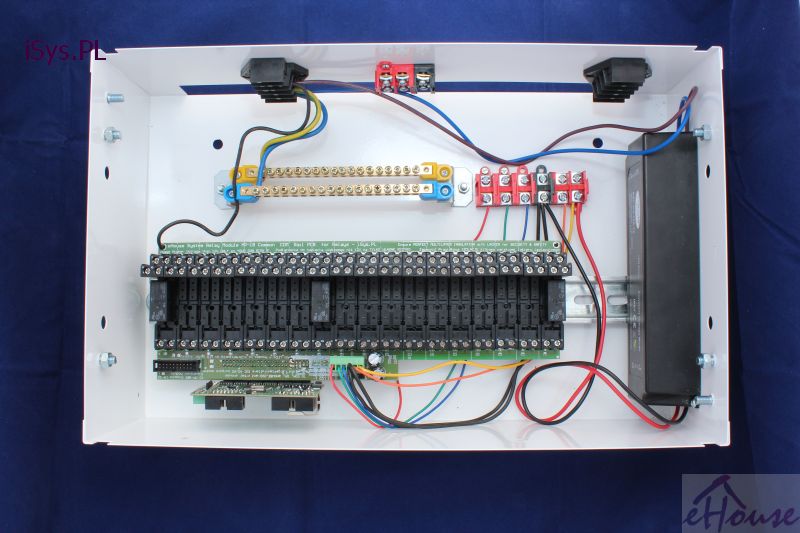

Мini- распределительный прибор

Одна рейка DIN/TH (18-22 модулей)

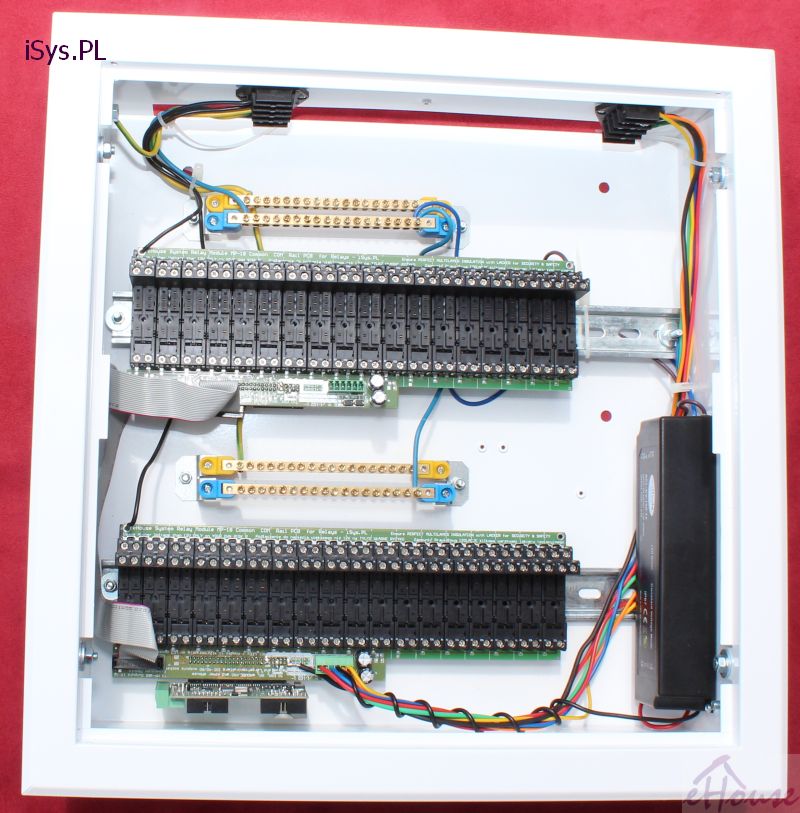

Midi- распределительный прибор ERM

Dwie szyny DIN/TH (18-22 modułów)

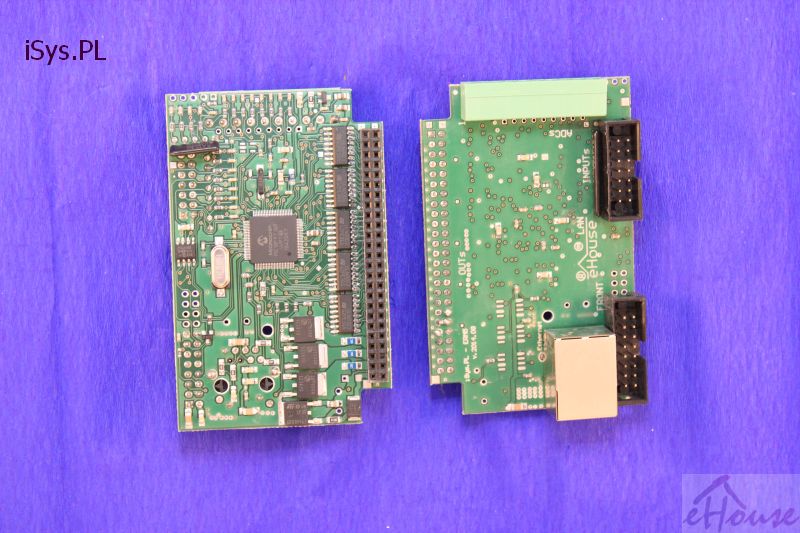

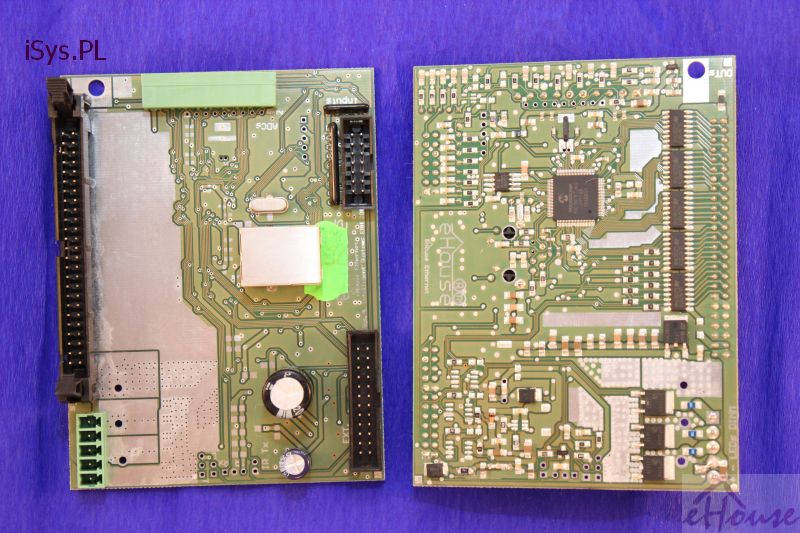

Контроллер EthernetRoomManager

Миниатюрная версия для mini/midi распределительного устройства


Стандартная версия для обычных корпусов

Профессиональные монтажные аксессуары

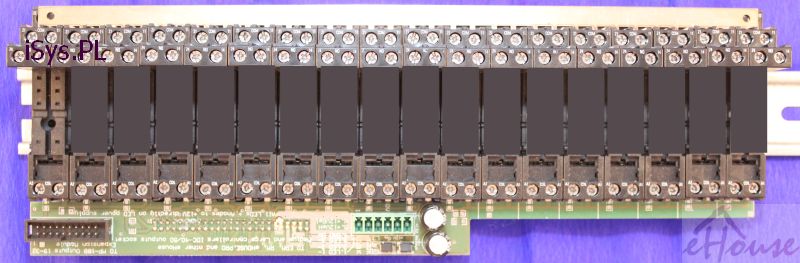

Релейные модули и рейки замыкания для многократного ускорения установки и замены всех кабелей.

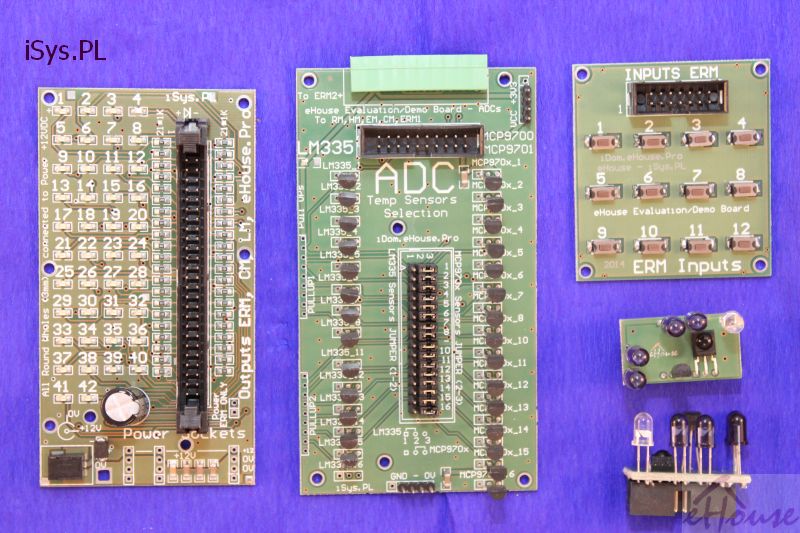

Модули для демонстрации, оценки, тестирования

Модули для тестирования и настройки системы eHouse на столе.
Тестирование: измерений, выходов вкл / выкл, входов вкл / выкл, инфракрасной передачи
Многократное ускорение обучения системы, конфигурации, тестирования системы без установки в здании.

eHouse CAN/RF

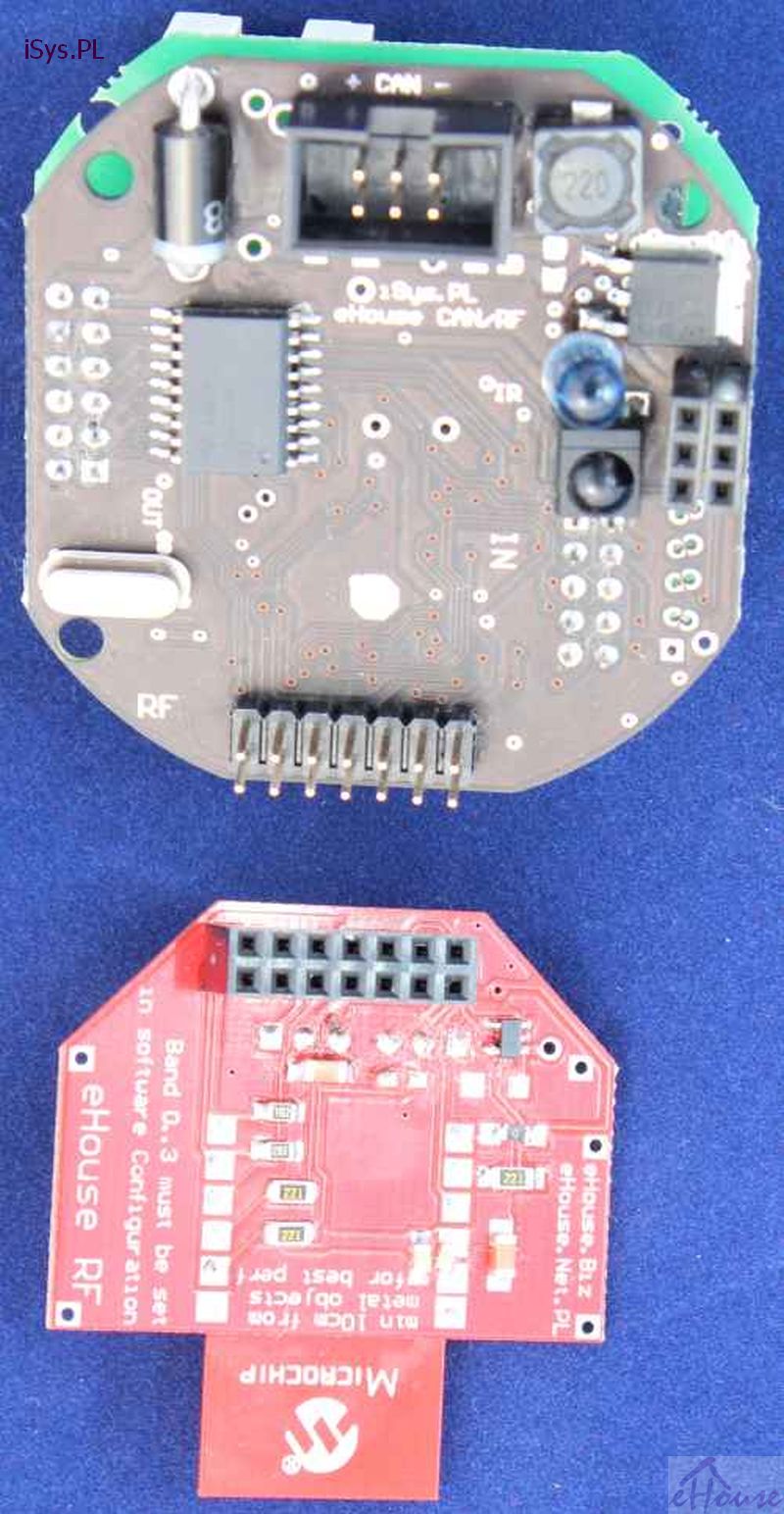

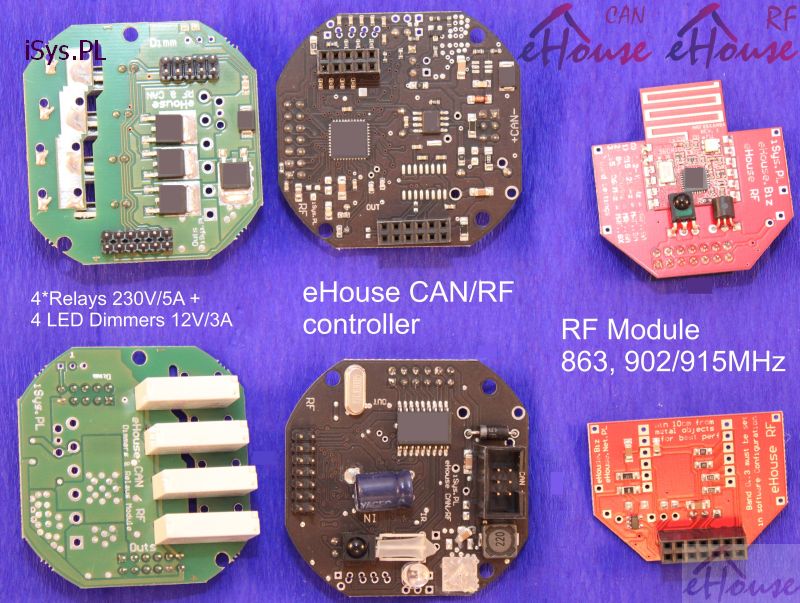

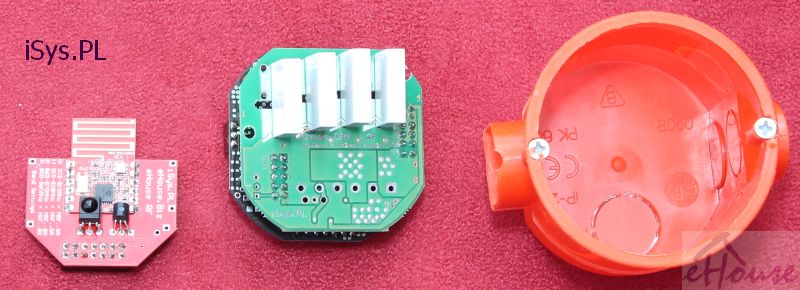

Умный Дом eHouse CAN/RF предназначен для централизированых установок и распределенных по электрическим коробкам, также в существующей електрической установке. Может работать в проводной архитектуре (eHouse CAN) или же беспроводной радио- (eHouse RF) на мало загруженных радио полосах 863, 902,915 MHz. Елементы имеют модульный вид и состоят из:

• контроллера электронного/умного "eHouse CAN" (ECAN) - внутри

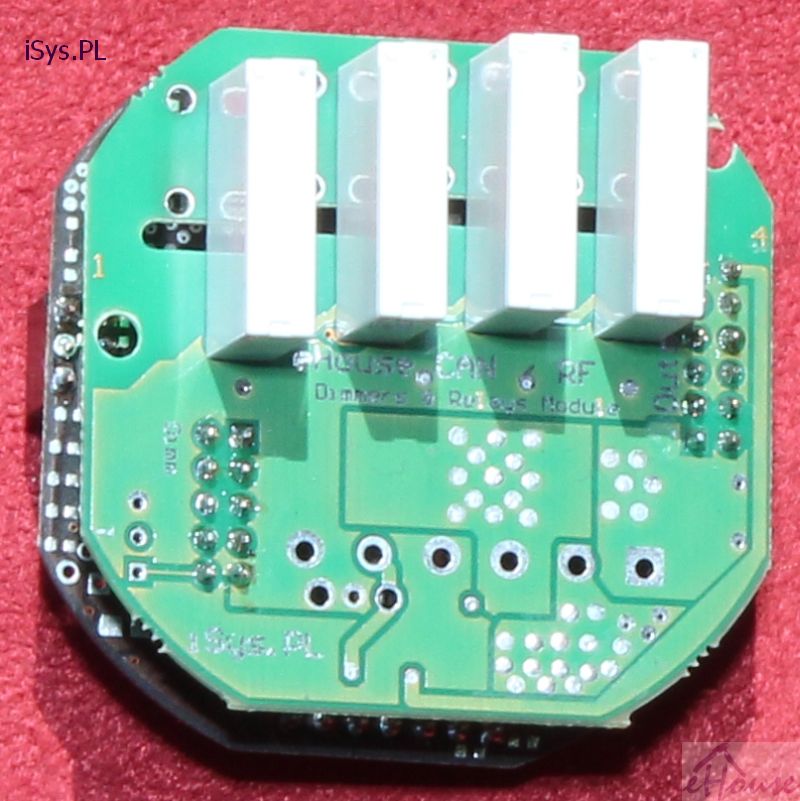

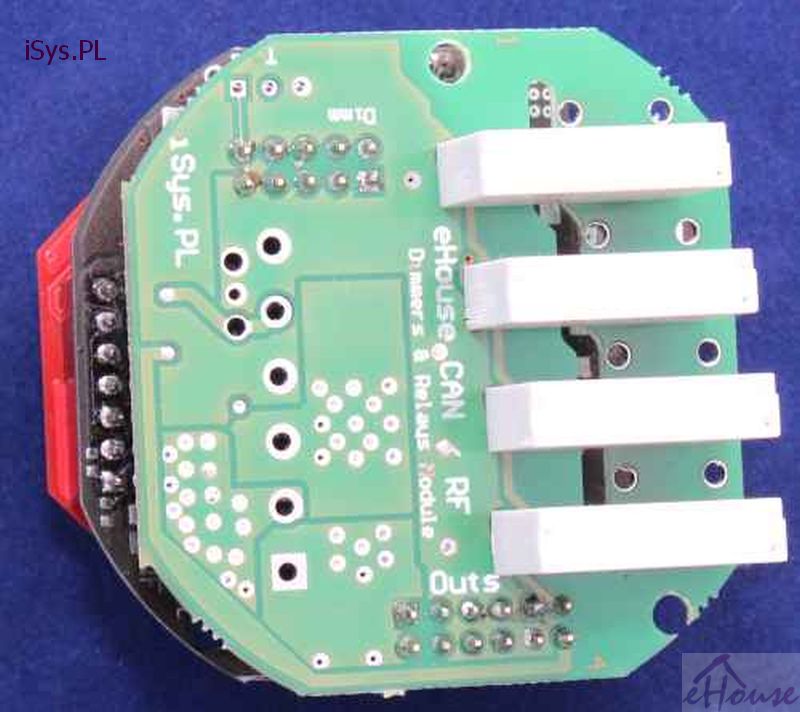

• модуля из 4 реле i 4 димменров для выходных приборов - слева

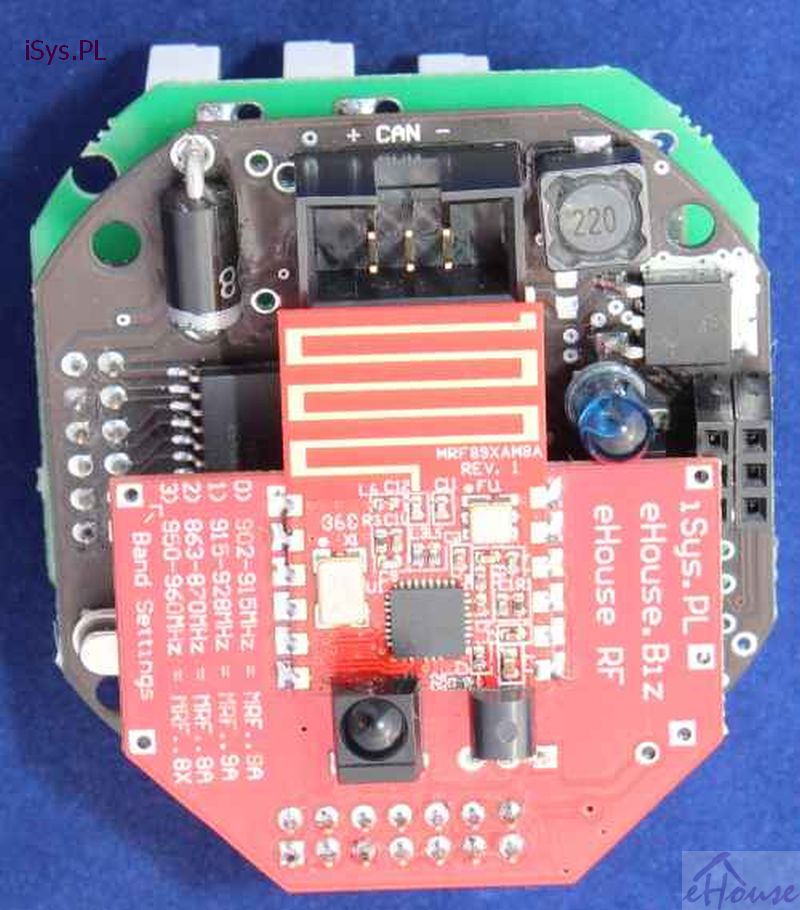

• радиомодуля RF на выбраной частотной полосе - справа

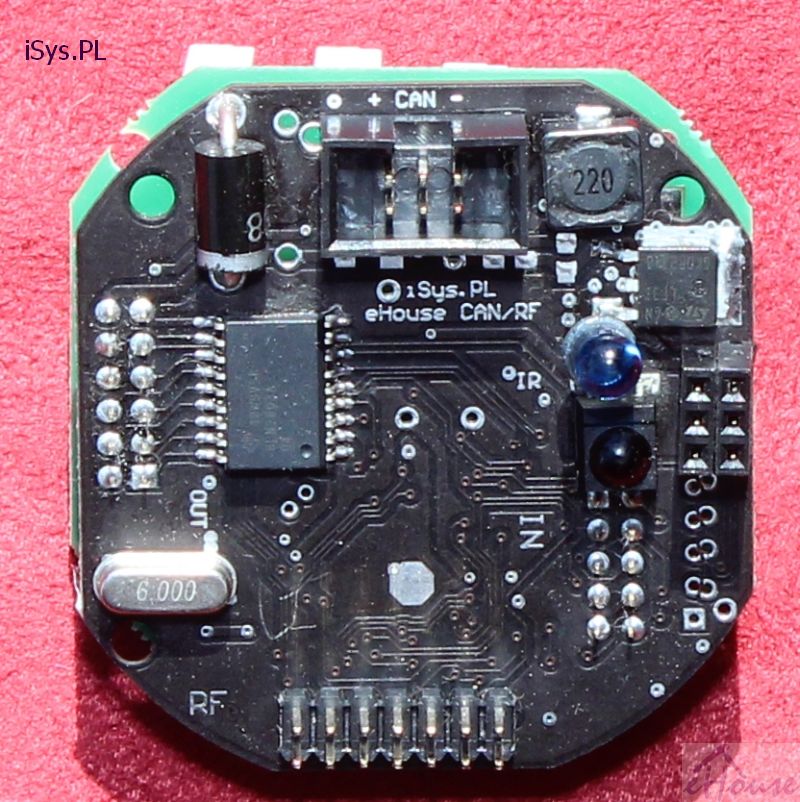

eHouse CAN



eHouse CAN (przewodowy) + moduł RF => eHouse RF (bezprzewodowy)

eHouse PRO

Умное зданиеeHouse PRO предназначен для центральных распределительных щитов для всего здания или этажа. Он также может работать в гибридной системе eHouse HYBRID интегрируя все версии умногодома eHouse в зависимости от запросана конкретные модули управления и типа установки. Один центральный пункт распределения включает в себя:

• до 128 умных выхода вкл/выкл или приводов/соленоидов с профессиональными реле 230В/16А и с подставками на рейку DIN/TH (4.5cm изоляции между электроникой и 230В) для переключения любого электрического оборудования. Возможность расширения до 256 выходов (требуется вторая коробка, который может быть размещена в любом месте в здании - на растоянии до 20m)
• до 128 умных входов вкл/выкл для подключения выключателей, датчиков, детекторов сигнализации и т.д. Все входы имеют функции продвинутой сигнализации. Возможность расширения до 256 входов (что требует второй коробки которую можно разместить в любом месте здания - до 20м)
• Источник питания 12В/8А для автоматики здания eHouse.PRO и освещения LED
• Распределительная коробка и аксессуары позволяют проводить установку пофесионально и самостоятельно (DIY)
• 256-позиционный расширенный календарь-план
• 256 индивидуальных программ/сцен освещения для выходов
• Дополнительный источник питания UPS 12V и 5V для автоматики зданий eHouse PRO, датчиков сигнализации

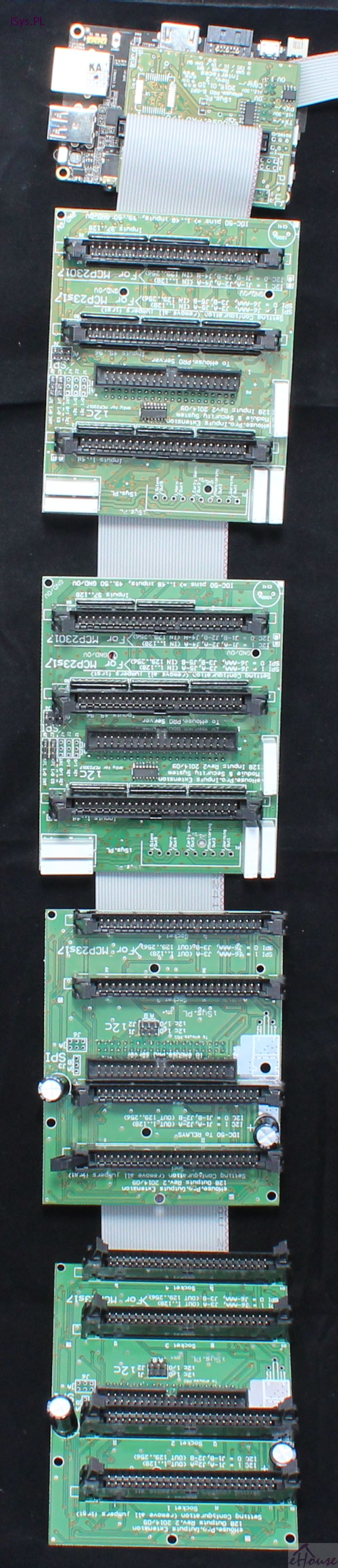

Полная электроника eHouse.PRO - 256 выходов/256 входов

• мини-сервер Linux ARM 32b
• модуль интерфейсов PRO, RS-485, CAN, RF

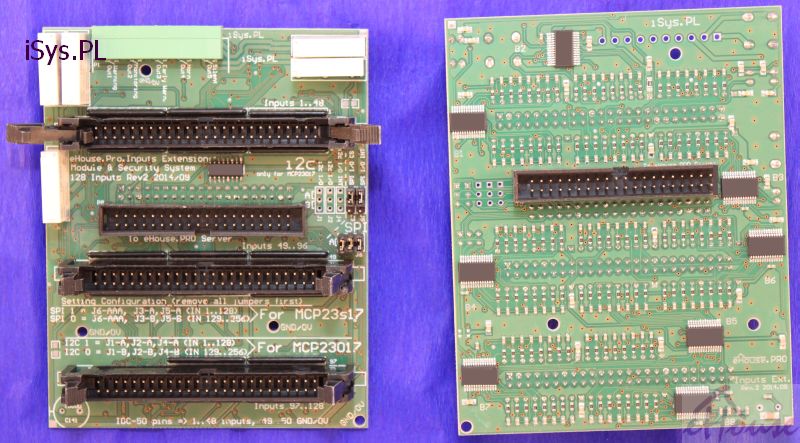

• 2 модуля по 128 умных входов (256 входов)
• 2 модуля по 128 умных выходов (256 выходов))
• подключение одним ленточным кабелем

Аксессуары eHouse.PRO

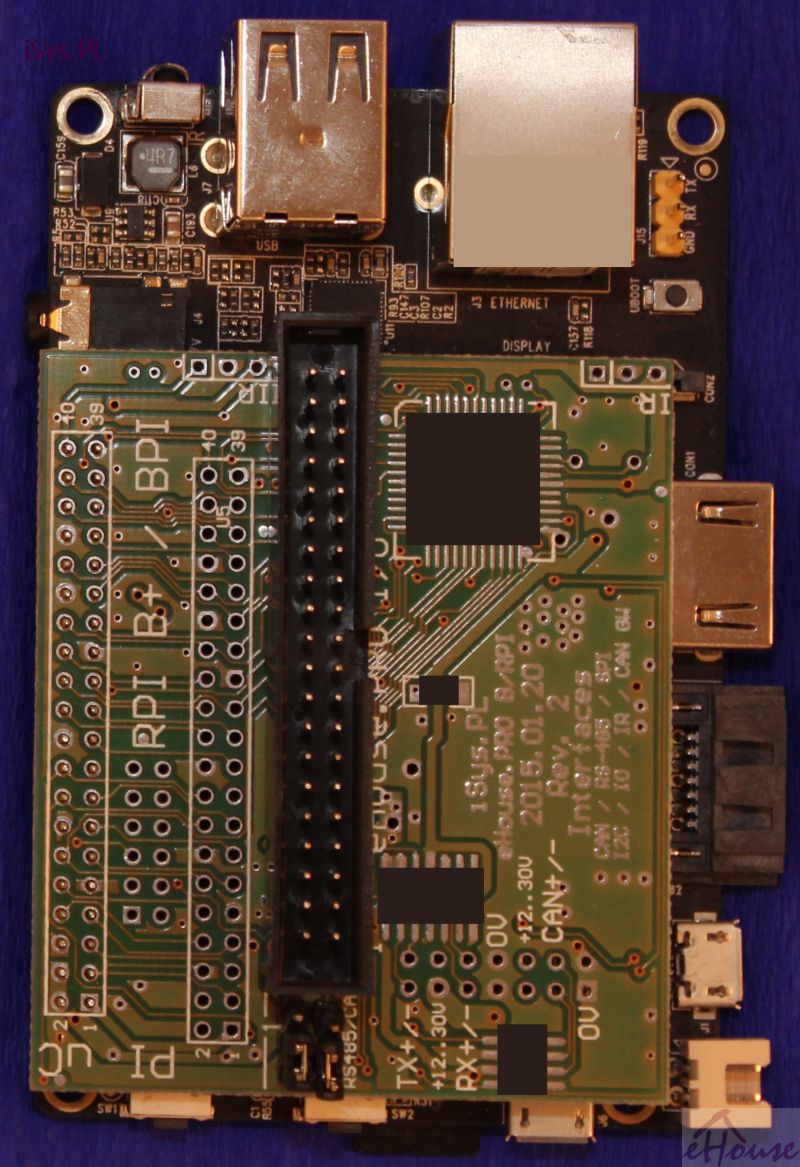

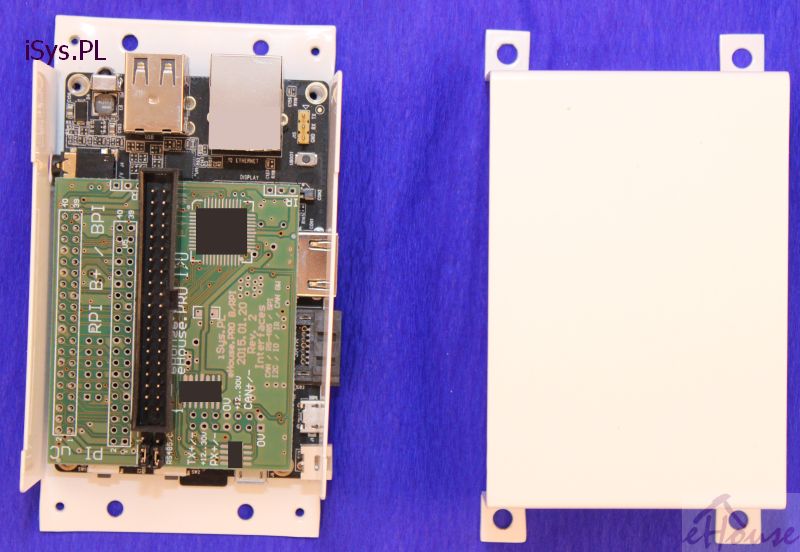

Сервер eHouse.PRO с металлическим корпусом для установки в распределительных устройствах


2 варианта компьютера: Raspberry PI B+, Raspberry PI 2, Banana PRO

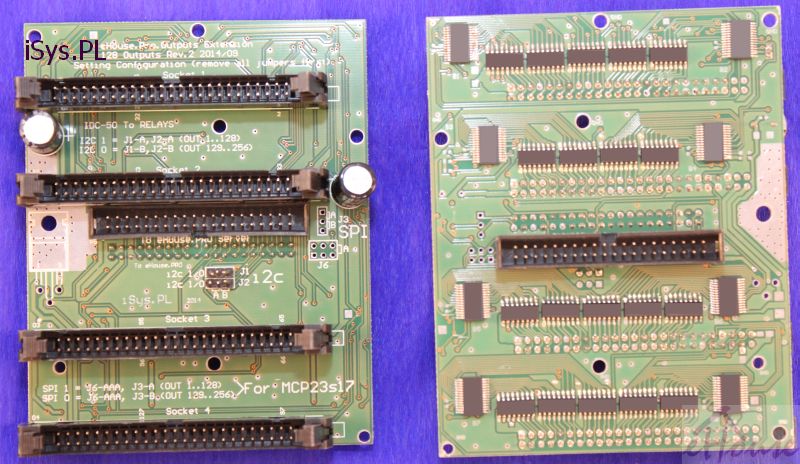

Модуль на 128 умных выходов eHouse.PRO с функциями приводов, жалюзи, серво, клапанов


Модуль на 128 умных выходов eHouse.PRO с функциями сигнализации. Включает в себя выходы:

• Сирена
• Мониторинг
• Бесшумный сигнал тревоги
• Раннее предупреждение
• Лампа аварийной сигнализации

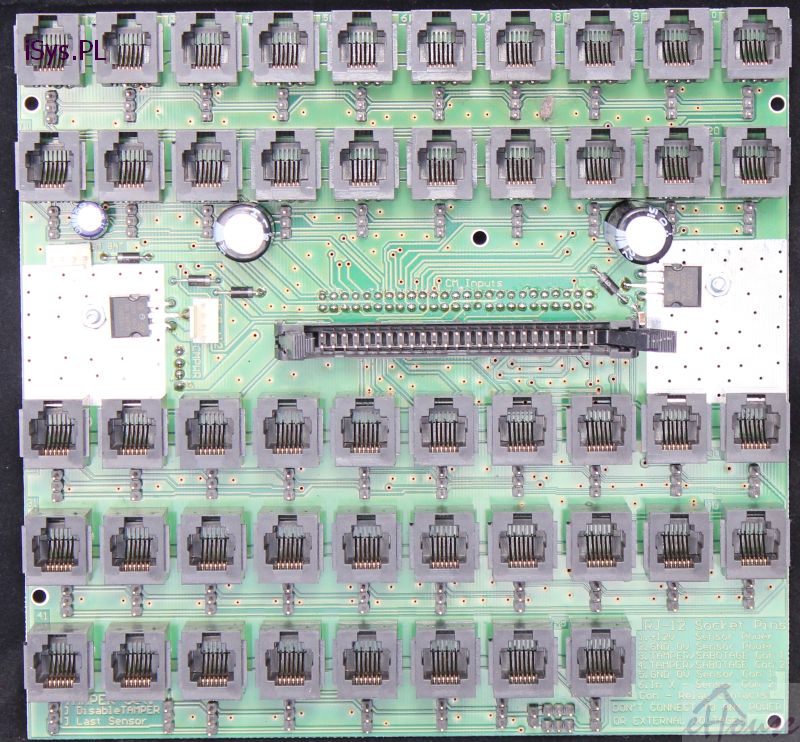

Модуль на 48 выходов RJ-12 входов для подключения тревожных входов для eHouse.PRO. Разъемы позволяют проводить быструю и профессиональная установка / демонтаж / обслуживание около 300 проводов к датчикам сигнализации, переключателям и т.д.

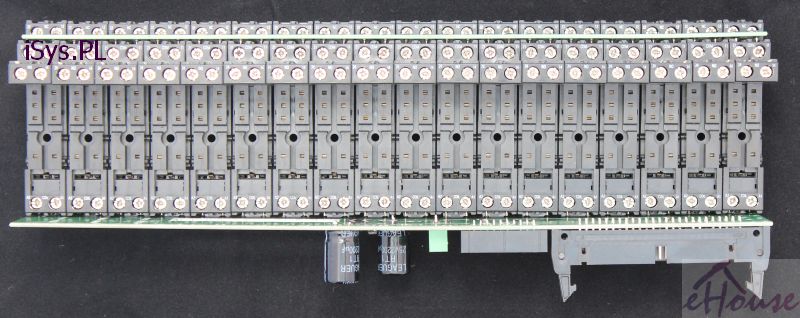

Релейные модули и рейки замыкания для многократного ускорения установки и замены всех кабелей.

eHouse RS-485

Контроллеры работают на промышленной последовательной шине (до 1200м без расширений) и оптимизированы для управления всем помещением, небольшими объектами, квартирами, яхтами, плавучими домами, дачными участками, автофургонами, передвижными домами, офисами, гостиницами.

• Умные выоды включения/выключения профессиональных реле 220В/16А с подставками на рейки DIN/TH (4,5 см изоляции между электроникой и 230В) для переключения любого электрического оборудования. Распределительное устройство MINI - 18 / MIDI - 32 выхода
• 12 умных входов вкл. / выкл. для подключения выключателей, датчиков и т.д.
• 3 диммера LED 12V / 2.5A, которые могут работать в качестве RGB
• ИК-передатчик для управления внешней техникой HiFi
• ИК-приемник для управления комнатным контроллером (комнатаой) пультом дистанционного управления
• 8 умных измерительных входа, используемых для измерения и корректировки, например, температуры, освещения, влажности и других физических величин
• Блок питания 12В/8А для автоматизации здания eHouse и освещения LED
• Распределительная коробка и аксессуары позволяют проводить установку пофесионально и самостоятельно (DIY)
• 248 пунктов продвинутого плана-календаря
• 24 индивидуальные программы выходов/программрегуляции/световых сцен - для выходов вкл / выкл, диммеров и измерительных входов
• 248 индивидуальных инфракрасных кодов управления комнатным контроллером ERM
• 248 индивидуальных программируемые кодов ИК управляющих внешним оборудованием Аудио-Видео

Собранные мини/миди распределительные узлы для установки непосредственно в помещениях в версии комфорт.
Для малобюджетной установки распределительного устройства может обеспечить автоматизацию всего этажа, квартиры, здания и т.д.

Мини- распределительный пункт RM

Одна рейка DIN/TH (18-22 модулей)

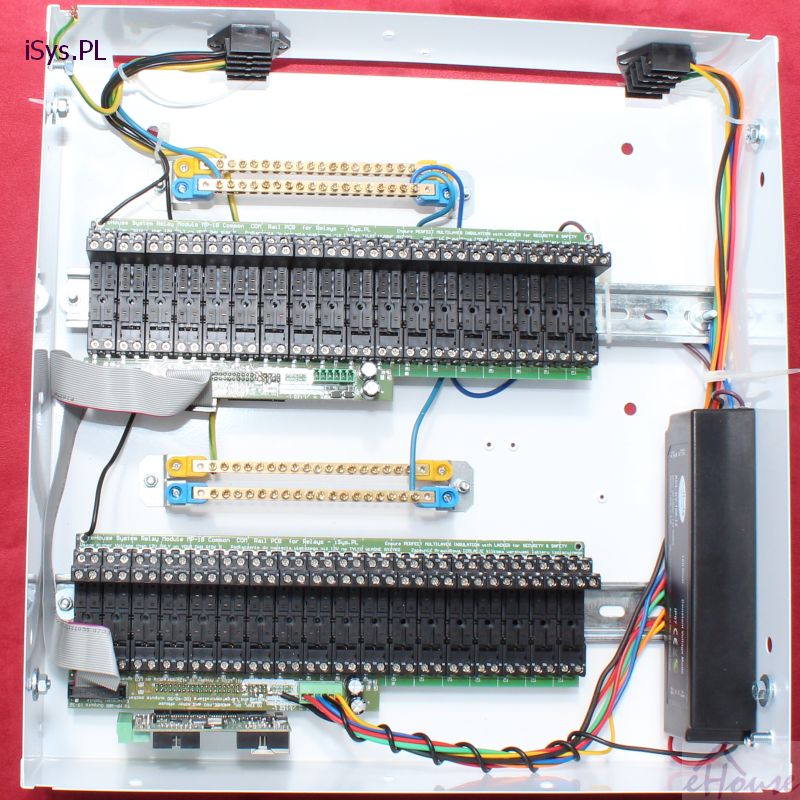

Мини- распределительный пункт RM

Две рейки DIN/TH (18-22 модулей)

Профессиональные монтажные аксессуары

Релейные модули и рейки замыкания для многократного ускорения установки и замены всех кабелей.

Модули для демонстрации, оценки, тестирования

Модули для настройки и тестирования автоматики на столе.
Тестирование: измерений, выходов вкл / выкл, входов вкл / выкл, инфракрасной передачи
Многократное ускорение обучения системы, конфигурации, тестирования системы без установки в здании.
